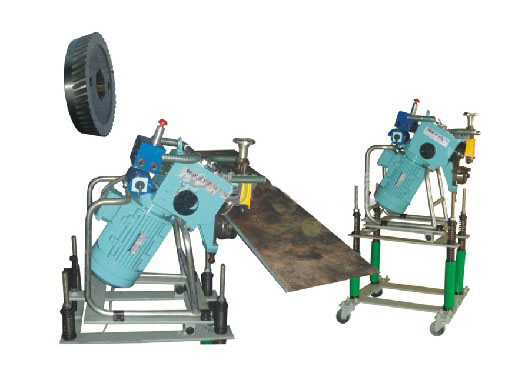

本机用于焊接件坡口加工，它可在板料及管子待焊接部位加工面宽度在12mm以内，角度为30度的坡口。（厚度40以下强度40kg/mm²的碳钢板）更换附件也可加工各种角度的坡口，达到焊接工艺的需要。增加附件还可以在内径大于ф110mm的管端面加工坡口。



技术参数
功率		2.2kw
电压		220V/380V 50Hz
电机转速		1400转/分
控制器		启动开关、紧急停按钮、反转按钮、磁热保护等
剪切速度		2.6米/分
坡面宽度（一次进给40kg/mm²碳钢板）		12mm
坡口角度		30度等
可加工板材的厚度范围		6-40mm
最小工件宽度		55mm
可加工管材的最小直径		100mm
外形尺寸	单机	330*550*630mm
	带行走架	560*570*1113mm
自重	单机	73kg
	带行走架	116kg

碳钢
	40kg/mm²		50kg/mm²		60kg/mm²
α	w	d	w	d	w	d
30°	12	10	10	8.5	8	7
35°	12	9.5	10	8	8	6.5
37.5°	12	9	10	7.5	8	6
15°	12	8.5	10	7	8	5.5

不锈钢
	40kg/mm²		50kg/mm²		60kg/mm²
α	w	d	w	d	w	d
30°	6	5	5	4.3	4.2	3.6
35°	6	5	5	4	4.2	3.5
37.5°	6	4.5	5	4	4.2	3.3
15°	6	4	5	3.5	4.2	3
